注塑模具制造中斜頂桿滑塊結構設計要求

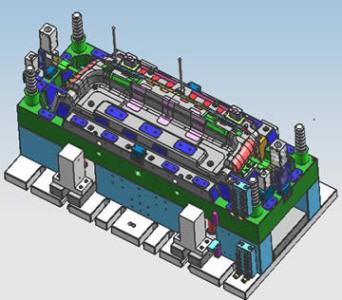

斜頂桿的滑塊結構,以英制斜頂桿結構為例。

①斜頂不采用復位彈簧,除非得到客戶認可。

②斜頂盡可能開設排氣

③大型的斜頂需要設置冷卻水,如果不能設置冷卻水,則頂塊材料就需采用鈹銅。

④斜頂?shù)淖畲蠼嵌葹?5°。

⑤大的斜頂需要兩根桿固定。

⑥斜頂塊的斜面必須大于5°

⑦斜頂?shù)幕瑝K材料為3Cr2Mo。

⑧動模固定板需要有拆裝斜頂桿的工藝孔

⑨斜頂桿需要有限位塊(柱)。

⑩斜頂桿需要導套導向,導套長為直徑的1.5~2倍。

11.斜頂?shù)幕瑝K槽最薄為0.38in(6.65mm)。

12.斜頂桿直徑為1in,優先選用。

13.塑件壁下的斜頂平面低于動模型芯表面0.001~0.003in(0.025~0.076mm)

14.內六角螺釘盡可能大(>12in)。

15.斜頂桿嵌入斜頂塊至少0.25in
